自作マシン伍號機

LAST UPDATED on February 10, 2019.

マシンの設置スペースの関係で、SD動画のエンコード用として自作肆號機(SUMICOM S635)を使用していましたが、自作参號機(XCcube EZ482)にPV4を導入したことに伴い、HD動画のエンコード用としては能力不足となったため、2009年5月に導入しました。
ロールアウト時の構成は、CPUがPhenom II x4 955BE、マザーボードがM4A79T Deluxeというそれなりのものでしたが、予算の関係で電源はメーカ5周年記念限定2999台の特価品、ビデオカードはローエンド(RADEON HD4350)、HDDは以前に自作参號機(XCcube EZ482)から取り外した不要品、OSは無償のWindows 7 RC版という貧乏仕様でした。

主要諸元/装備品

[型名]: Bin-5
[種別]: LCD一体型PC互換機
[マザーボード]: ASUS M4A79T Deluxe
[チップセット]: AMD 790FX
[CPU]: Phenom II X6 1100T Black Edition(200×16.5 = 3.3GHz駆動)
[CPUクーラー]: SCYTHE NINJA mini Rev.B SCMNJ-1100
[メモリ]: UMAX Cetus DCDDR3-8GB-1600OC(DDR3 1600 4GB x2)
[ストレージ]: WDC WD20EZRX (2TB SATA)
HGST HDS723030ALA640 (3TB SATA)
[グラフィックボード]: ELSA Geforce GT 640(2GB)
[ビデオキャプチャカード]: EARTHSOFT PV4
[BD DRIVE]: BUFFALO BR-PI816FBS-BK(PIONEER BDR-203)
[ネットワークアダプタ]: Onboard
[音源]: Onboard
[電源]: Antec NE550 GOLD(定格最大550W)
[ケース]: 3R SYSTEM L-2000 Ldorado
[キーボード]: Arvel DPKF5PWH (through RATOC REX-420A)
[マウス]: Microsoft Intelli Mouse (through RATOC REX-420A)
[O/S]: Windows 7 x64

外部装備品一覧

[モニタ]: NANAO FlexScan HD2452W(24.1in. LCD)(through RATOC REX-420A 自作肆號機、参號機、初號機及びPC-9801RAと共用)
[スピーカ]: Bose Madia Mate(自作肆號機、参號機、初號機及びPC-9801RAと共用)
[無線LANブリッジ]: BUFFALO WLAE-AG300N(自作肆號機、参號機、初號機及びPC-9801RAと共用)

ケース

設置スペースをミニマムとするため、ケースは3RSYSTEMのL-2000 Ldoradoを使用しています。NANAO FlexScan HD2452Wを取り付けていますが、使用感は上々です。

CPU

ロールアウト時に使用していたPhenom II x4 955BE定格使用時のエンコード速度は、Core2Duo T7200搭載の自作肆號機(SUMICOM S635)やAthlon FX-60搭載の自作参號機(XCcube EZ482)の約3倍で、概ね満足でした。
しかしながら、Phemon II x4 955BEがCORE電圧を上げても200MHz x17=3.4GHzが限界で、思ったよりも回らないことが気になり、2009年12月にPhemon II x4 965BE (C3ステップ)に換装しました。CORE電圧設定AUTOにて、3.8GHzで安定動作したので、その時点では満足でした。
その後、更なるエンコードの高速化のため、2010年9月にPhemon II x6 1090T BEに換装しました。おとなしく定格の3.2GHzで動作させていますが、3.8GHz動作の965BEと体感速度に差はありません。
動作は安定しており、特に不満はありませんでしたが、なんとなく最上位のものを載せてみたくなり、2019年2月にPhemon II x6 1100T BEに換装しました。おとなしく定格の3.3GHzで動作させているため、当然のことながらPhemon II x6 1090T BE定格動作と体感速度に差はありません。

Phemon II x6 1100T BE 定格

Phemon II x6 1090T BE 定格

Phemon II x4 965 BE オーバークロック

CPUクーラー

リテールのCPUクーラーは高負荷時に5000回転以上となり、少々うるさかったので、ロールアウト後1ヶ月もしない間に、SCYTHE NINJA mini Rev.B SCMNJ-1100に換装しました。L-2000に取付可能なCPUクーラーとしては、高さ的にほぼ限界です。core温度はリテールクーラーと比べても変わりませんが、騒音は大幅に低減しました。

グラフィックボード

エンコード用マシン故GPUは映れば良いため、当初SAPPHIRE RADEON HD4350(256MB)を使用していましたが、2010年10月に自作参號機の強化用に入手したXFX HD-577X-ZMF3(RADEON HD5770 1GB)が、相性で動かなかったため、やむなく本マシンで使用することにしました。
その後、消費電力の低減を狙って、2013年3月にELSA Geforce GT 640(2GB)に換装しました。

電源

なるべく安価にマシンを構成したかったので、ロールアウト時は、上述の通り、特価品のabee SD-525ESE(定格最大525W)を使用していましたが、その後少しでも発熱量を抑えるため、2011年5月ににENERMAX PRO87+ EPG500AWT(定格最大500W)に換装しました。
2015年7月にケース内の配線をすっきりさせるべく、CoolerMaster RS750-AMAAG1JP(V750 SemiModular)(定格最大750W)に換装しました。
特に不満無く3年程使用していましたが、2018年7月に突然死したため、Antec NE550 GOLD(定格最大550W)に換装しました。

ワットチェッカー(サンワサプライTAP-TST7)の実測値による、マシン全体の消費電力は下記の通りです。

CPU	GPU	高負荷時	アイドル時
Phenom II X6 1090T BE@3.2GHz	GT 640	181W	109W
Phenom II X6 1090T BE@3.2GHz	HD5770	274W	142W
Phenom II X6 1090T BE@3.4GHz	HD4350	222W	111W
Phenom II X4 965BE@3.8GHz	HD4350	255W	100W
Phenom II X4 955BE@3.4GHz	HD4350	191W	89W

ベンチマーク

CPU	GPU	3Dmark06(1280x1024)				3Dmark11				3DMARK
CPU	GPU	total	SM2.0	HDR/SM3.0	CPU	total	Graphics	Physics	Combined	ICE STORM	CLOUD GATE	FIRE STRIKE
Phemom II x6 1100T@3.3GHz	GT 640	13104	5181	5098	5910	P2328	2169	5546	1766	66948	8073	1404
Phemom II x6 1090T@3.2GHz	GT 640	13009	5147	5085	5764	P2283	2127	5430	1732	67538	8003	1378
Phemom II x6 1090T@3.2GHz	HD5770	16835	6407	7464	5783	P1803	1556	5412	2236	71767	7591	1404
Phemom II x4 965@3.8GHz	GT 640	12846	5164	5102	5167	P2337	2214	4647	1763	69730	7506	1395
Phemom II x4 965@3.4GHz	GT 640	12683	5175	5095	4749	P2323	2212	4346	1762	66707	7166	1389

Phenom II x6 1090T@3.2GHz/GT 640/WDC WD20EZRX
CrystalMark2004R3	CrystalDiskMark6.0.2

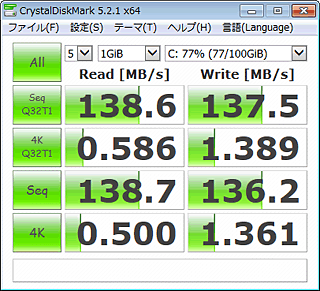

Phenom II x6 1090T@3.2GHz/GT 640/HGST HDS722020ALA330
CrystalMark2004R3	CrystalDiskMark5.2.1
Phenom II x6 1090T@3.4GHz/HD5770/HGST HDS722020ALA330
CrystalMark2004R3	CrystalDiskMark2.2
Phenom II x4 955BE@3.4GHz/HD4350/HGST HDS722020ALA330
CrystalMark2004R3	CrystalDiskMark2.2
Phenom II x4 955BE@3.4GHz/HD4350/Seagate ST3500630AS
CrystalMark2004R3	CrystalDiskMark2.2

HDbench3.40Beta6

主要履歴

2019. 2:CPUをPhenom II x6 1090TからPhenom II x6 1100Tに換装。
2018. 7電源をCoolerMaster RS750-AMAAG1JP(V750 SemiModular)(定格最大750W)からAntec NE550 GOLD(定格最大550W)に換装。
2017. 2:システムドライブをHGST HDS722020ALA330 (2TB SATA)からWDC WD20EZRX (2TB SATA)に換装。
2015. 7:電源をENERMAX PRO87+ EPG500AWT(定格最大500W)からCoolerMaster RS750-AMAAG1JP(V750 SemiModular)(定格最大750W)に換装。
2013. 3:グラフィックボードをXFX HD-577X-ZMF3(RADEON HD5770 1GB)からELSA Geforce GT 640(2GB)に換装。
2012. 1:メモリをCORSAIR TR3X6G1333C9(DDR3 1333 2GB) x2からUMAX Cetus DCDDR3-8GB-1600OC(DDR3 1600 4GB x2)に換装。
2011. 5:電源をabee SD-525ESE(定格最大525W)からENERMAX PRO87+ EPG500AWT(定格最大500W)に換装。
2010.10:グラフィックボードをSAPPHIRE RADEON HD4350(256MB)からXFX HD-577X-ZMF3(RADEON HD5770 1GB)に換装。
2010. 9:CPUをPhenom II x4 965BE (C3ステップ)からPhenom II x6 1090Tに換装。
2010. 6:HDD(HGST HDS722020ALA330 (2TB SATA))を追加。
2009.12:CPUをPhenom II x4 955BEからPhenom II x4 965BE (C3ステップ)に換装。
2009.10:HDDをSeagate ST3500630AS (500GB SATA)からHGST HDS722020ALA330 (2TB SATA)に換装。TVキャプチャカード(I-O DATA GV-MVP/VS)を削除。OSをWindows 7 x64 RCからWindows 7 x64(製品版)に更新。
2009. 7:ビデオキャプチャカード(EARTHSOFT PV4)およびTVキャプチャカード(I-O DATA GV-MVP/VS)を追加。
2009. 5:CPUクーラーをPhenom II X4 955BEリテールからSCYTHE NINJA mini Rev.B SCMNJ-1100に換装。
2009. 5:導入。
